 기본정보 |
|
설비번호 |
10048175 |
장비명(한글) |
 박막측정기
|
장비명(영문) |

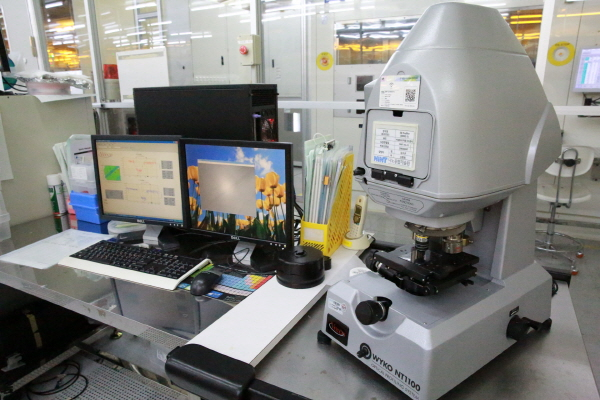

3D Profiler |
제작사 |
I&A TECHNOLOGY INC. |
모델명 |
3D Profiler |
| 상세정보 |
|
장비사양 |
1. SYSTEM - Measurement Techniques : optical phase -shifting and white light vertical scanning interferometry - Measurement Capability : three - dimensional, non - contact, surface profile measurements - Objectives : 1.5X, 2.5X, 5.0X, 10X, 20X, 50X optional manual turret - Field-of -View Lenses : 0.5X, 0.75X, 1.0X, 1.5X, 2.0X - Measurement Array : user- selectable, maximum array 736 x 480 - Light Source : tungsten halogen lamp (user- replaceable) manual filter selection - Stages : manual; ±50.8 mm X/Y translation, ±4° tip/tilt; optional automated stitching stage, ±50.8 mm X/Y - Optical Assembly : integrated illuminator; interchangeable discrete field-of-view lenses; closed-loop precision vertical scanning assembly - Video Display : 127mm monochrome monitor - Computer System : PC with latest Celeron processor, 17 inch SVGA monitor; optional printers and network cards - Software : Wyko Vision32 software running under Microsoft Windows XP 2. PERFORMANCE - Vertical Measurement Range : 0.1 nm to 1 mm - Vertical Resolution : < 1 Ra - RMS Repeatability : 0.01 nm - Vertical Scan Speed : up to 7.2 μm/sec (288 μin./sec) - Lateral Spatial Sampling : 0.08 to 13.1μm - Field-of -View : 8.24 mm to 0.05 mm (larger areas with Data Stitching option) - Reflectivity : 1% to 100% 3. ENVIRONMENT - Temperature Range : between 15 and 30 °C - Humidity Range : ≤ 80%, non-condensing - Vibration : optional isolation system (recommended) 4. DIMENSIONS - Microscope : 399 mm W x 508 mm D x 737 mm H 5. WEIGHT - Microscope : does not exceed 56.7 kg - Shipping Weight : 204.1 kg 6. POWER REQUIREMENTS - Input Voltage : user- selectable 100 -120 VAC/200?240 VAC, 50-60 Hz - Power Consumption : < 300W - Compressed Air : 4.2 - 7.0 kg/cm (60?100 PSI ) for optional isolation system |
활용분야 |
비접촉식 3차원 구조분석 |
| 장비운영인력 |
|
설치장소 |
나노융합기술원 클린룸동 2층 클린룸 |
소속 |
나노융합기술원 |
성명 |
김수곤 |
전화 |
054-279-0227 |
이메일 |
sukoni@postech.ac.kr |
