 기본정보 |
설비번호 |
10152432 |
장비명(한글) |

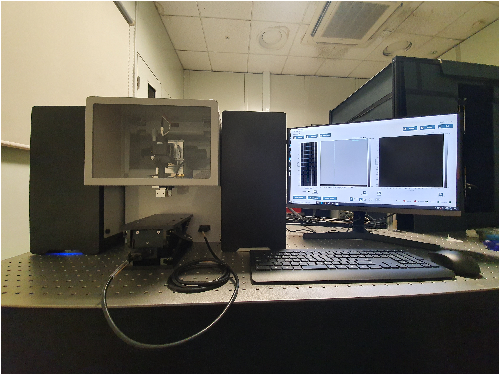

 고속 광해상도 및 음파해상도 광초음파 현미경
|
장비명(영문) |
High speed Photoacoustic Microscopy |
제작사 |
옵티코 |
모델명 |
Opticho M |
| 상세정보 |
장비사양 |
●
Pulse laser
- Wavelength: 532 nm
- Repetition rate: 200 kHz
- Pulse width: nano second
range
- Max power: 1W 이상
- Switchable acoustic and
optical-resolution mode
- Single mode optical fiber and
multi mode fiber for optical- and acoustic-resolution
- Optical coupling accessory
● Scanning stage
- Water-immersible photoacoustic
scanner (수중 100 Hz 이상)
- X-Y linear motorized stages
(resolution: 30 nm)
- Manual Z stage for optoacoustic
focusing (resolution: 2 um)
- Motorized Z stage for sample
holder
- Field of view: 26 x 26 mm
● Optics and acoustic detection module
- Ultrasound ring transducer
(Center frequency: 20MHz)
- Optoacoustic alignment module (SNR: 40 dB이상)
- Lateral resolution: 5 um
(optical-resolution), 100 um (acoustic resolution)
● Signal processing
- Analog detection: sampling rate
500 MHz, 12 bit resolution
- Real-time image processing and
post 3D rendering using GPU
● ETC
- Enclosure for laser and coupling
optics
- Enclosure for all scanning
stages and controller |
|
활용분야 |
● In
vivo, label free animal microvasculature imaging ● Human microvasculature imaging
● Molecular imaging
● Preclinical test (angiogenesis, sentinel lymph node, drug delivery,
etc.)
● Clinical test (melanoma, burn wound, revascularization, etc.) |
|
| 장비운영인력 |
설치장소 |
가톨릭대의생명공학연구소
|
소속 |
포스텍-가톨릭대 의생명공학연구원-부설연구기관 |
성명 |
박은선 |
전화 |
02-3147-8761 |
이메일 |
cia0510@postech.ac.kr |
